前言
长久长久以来，HIFI圈子里对线材都有着非常激烈的争辩，线材有用和无用论打了数十年都没分出胜负。BLOG主自己在测评的过程中，其实也不止一次在这个问题上天人交战。但绝大多数情况下，BLOG主还是非常认可线材对于系统音色的改变，以及对整体素质的提高的。接下来，BLOG主会尝试用最浅显易懂的方式，为大家真正意义上科普HIFI线材的秘密，本文非常长，且会显得比较枯燥，但我相信对于任何一个HIFI发烧友而言，这都是真正值得一读的好文章。
敬请注意，本篇科普仅作为知识介绍，文字中出现的品牌、型号仅作为例证参考，不具备任何推荐意义。鉴于BLOG主的学识水平，本篇文字几乎可以认为100%存在错误，因此欢迎各位大佬指正。另外，BLOG主长期有撰写HIFI科普文字，阅读本篇科普，建议最少了解系统时钟的相关知识，另外BLOG主多年前也曾经分析过一些线材分析的文章：
HIFI日记：从SATA数据线开始，聊聊DIY线材的乱象 – 梦雨玲音
HIFI日记：网线的选择和探讨 – 梦雨玲音
HIFI日记：关于焊锡的对比 – 梦雨玲音
HIFI日记：USB线如何影响音质 – 梦雨玲音
正文开始
要理解电源线，我们需要把它从“玄学”的神坛上请下来，放入电气工程和信号处理的科学中去理解。实际上，许多对电源线有用、无用的误解，来自于我们将他孤立地当做一个单独的部件去看待，而没有把他当做“整个设备的内部电源供应单元，与外部混乱的电网能量环境之间”这一物理接口看待。在这电能传输的最后一米中，电源线对不同类型设备的影响，遵循着两条截然不同的物理法则：对前端低功耗设备，它是一根决定噪声基底的天线；对后端大功耗设备，它是决定动态生死的内阻。
1、低功耗前端设备
我们首先来解剖对前端低功耗设备的影响，这涵盖了数字界面、解码器（DAC）、时钟、唱头放大器乃至前级放大器的大部分工作状态。这类设备的共同特征是内部电路以处理微弱的电压信号或极其精密的时序信号为主，其自身消耗的功率通常不过几瓦到几十瓦，电流需求稳定在毫安级别。直觉上，一个仅需几百毫安电流的DAC芯片，似乎对电源线的载流能力毫无要求。然而，在这个层级上，电源线扮演的角色，是一根被动接收电磁污染的天线，也是一条将电网噪声无衰减注入设备核心的传导路径。

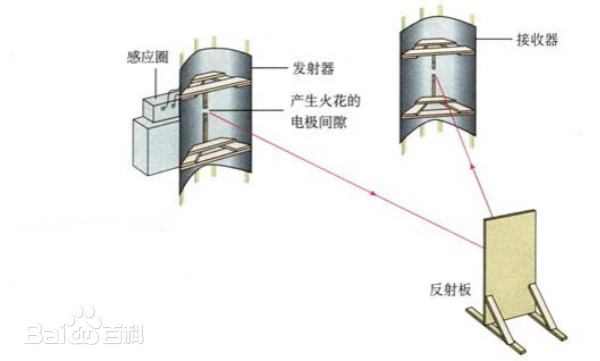

从物理形态上看，任何一段两端未作理想屏蔽的金属导体，在空间中就是一根天线。你的电源线，在从墙插到器材电源输入座这段约1.5米至2米的行程中，完全暴露在由Wi-Fi的2.4GHz或5GHz、手机的4G/5G频段、蓝牙乃至附近广播电台所构成的复杂高频电磁场里。这些无处不在的射频干扰会通过电磁感应在电源线的火线、零线及地线上激起微小的高频电流（赫兹实验）。
普通电源线因结构简单，缺少有效的屏蔽层或滤波结构，这些感应到的高频噪声将长驱直入，以共模干扰（即火线和零线对地线的同相噪声）和差模干扰（即火线和零线之间的反相噪声）的形式，进入器材的电源输入座。一旦进入机箱，它们会寻找一切路径耦合到敏感的模拟或数字电路中。
因此，我们获得了第一个HIFI电源线的核心诉求：屏蔽。
一条优质发烧电源线的科学基础，便在于它通常拥有致密的铜网编织屏蔽层，外加铝箔对100%覆盖率的追求，能在物理上形成一道针对辐射干扰的隔离屏障。更进一步的，部分线材在靠近器材端会加装一个圆柱形的磁环，或在线身中集成特殊结构的滤波网络。这个滤波网络利用电感“通低频、阻高频”的特性，能在对50/60Hz的工频电流畅通无阻的同时，为高频率的射频噪声提供一个极高的阻抗，将其阻挡在外。这种物理屏蔽与电子滤波的联合作用，不改变音乐信号，只是清除了那些本不该存在的、会掩盖音乐弱音细节和微动态的背景噪声。
知识点：屏蔽的优劣之分
[展开/折叠]-
在我们的认知里，电源线屏蔽就是“用铜网把线包起来”，但屏蔽其实是一项极其精密的科学工程，不同设计的屏蔽效能可相差1000倍以上。
1. 屏蔽结构：普通线的“一网之隔” vs. HiFi线的“层层设防”
多数普通电源线采用的是成本最低、工艺最简单的单层铜网编织屏蔽，覆盖率通常在70%至95%之间。这层屏蔽在抵御低频电磁干扰时有一定作用，但在面对无处不在的高频射频干扰时则力不从心。对于解码器、数播等处理微弱高频信号的设备来说，这层屏蔽的防护能力远远不够。

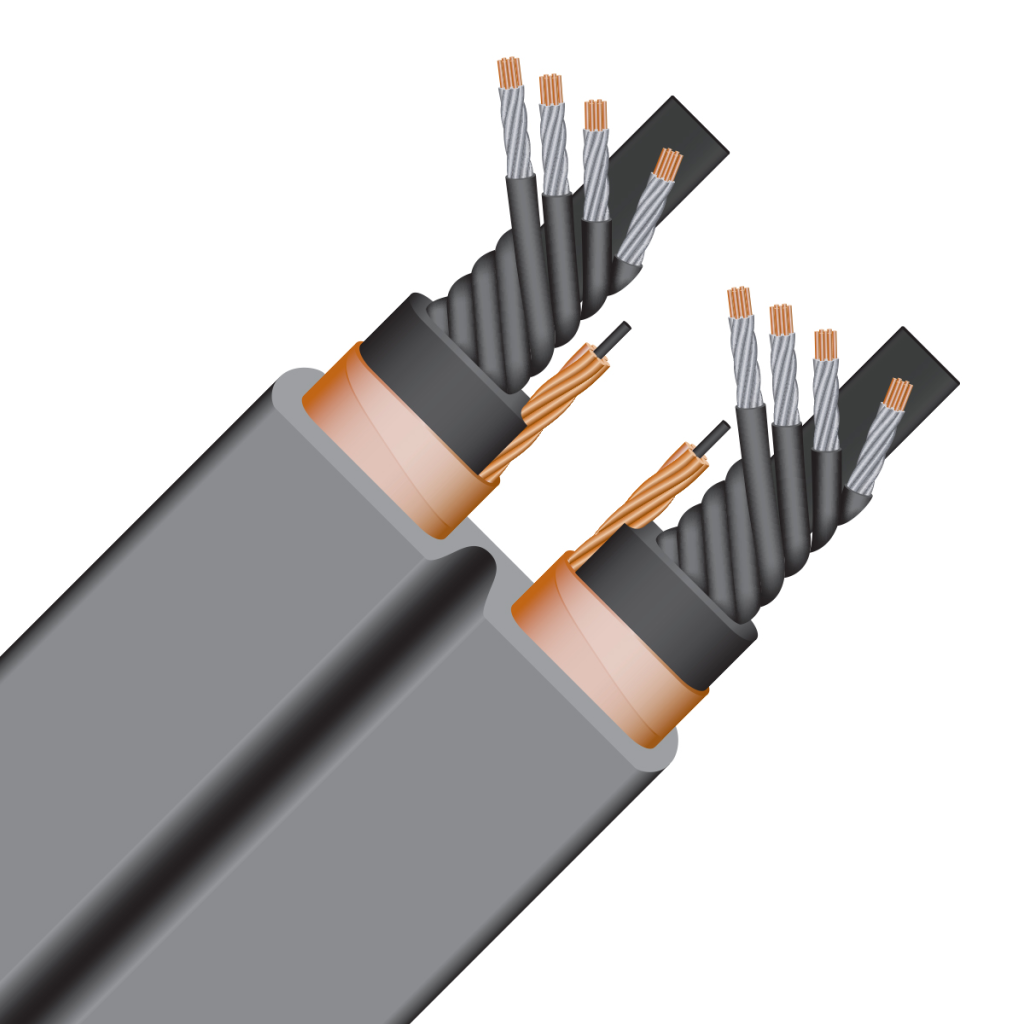

HiFi电源线普遍采用多层复合屏蔽结构。其核心是在传统铜网内层增加一层100%覆盖率的铝箔，形成“铝箔+铜网”的经典组合。这一层铝箔的作用至关重要，它能弥补铜网编织孔隙，将高频干扰完全反射和阻挡。例如，台湾万隆Neotech的电源线经常采用铜箔与铜质编织网配合的结构，而日本Oyaide的部分电源线则不计成本地采用铜箔作为屏蔽层，追求屏蔽效果的极大化。这正是对“纯净供电”的极致追求。
2. 屏蔽材料：听觉调校的起点
在基础结构之上，HiFi线材对屏蔽材料本身也极为考究，它是一种精细的听觉调校。普通电源线一般采用低成本工业铜或铝镁丝，而HiFi线材会使用与主导体同级别的高纯度无氧铜（OFC）甚至单晶铜来制作屏蔽网，以减少电磁能量在屏蔽层上的损耗。更进一步的，日本Furutech（古河）在其旗舰Project V1电源线上，使用了其专利的经过特殊深冷和消磁处理的“α铜箔”与“α铜网”，追求的不只是屏蔽效率，更是材料的纯净度。
3. 屏蔽工艺：从“有覆盖”到“有技术”
HiFi电源线的屏蔽不仅是材料和层数的堆叠，更是工艺上的突破：
主动式屏蔽：一些HiFi电源线甚至引入了主动式屏蔽技术，例如来自英国的Titan Audio，通过外加主动式屏蔽模组，在线材周围产生更强的屏蔽场，进一步阻绝干扰。
精密绞合与方向：屏蔽网的编织绞距、每股导体的粗细等都会影响屏蔽性能，HiFi线材对此有精确控制。甚至屏蔽层的缠绕方向也经过精密控制，以抵消机械振动引起的电磁效应。
特殊屏蔽方案：一些HiFi线材也另辟蹊径，探索用特殊液体、Ferox等新材料，在提供屏蔽的同时达到避震或特定调音目的。

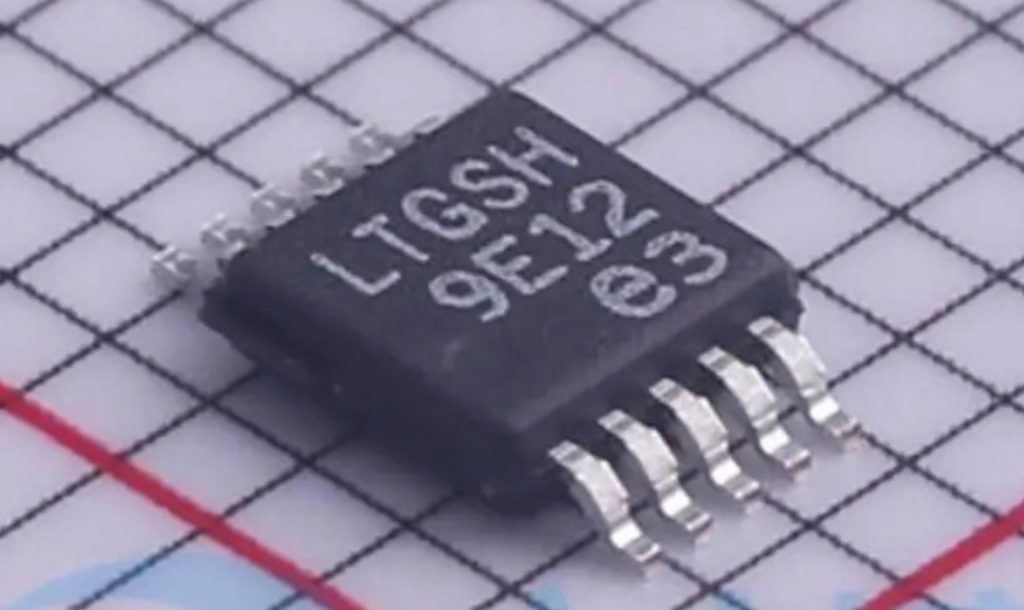

当这些高频噪声逃脱了物理屏蔽和滤波的拦截，侵入设备内部后，其首要攻击目标是低压差线性稳压器（LDO）这类为精密芯片供电的关键器件。无论是给解码芯片提供3.3V或1.2V工作电压，还是给飞秒时钟晶振提供一个恒定的纯净电压，都高度依赖LDO的性能。然而，所有LDO都有一个致命弱点：它对输入端的电源纹波抑制能力是随频率升高而急剧下降的。一个典型的LDO在100Hz的工频纹波上，可以轻松达到超过60分贝的纹波抑制比，意味着可以将输入的波动衰减1000倍再输出。但当频率上升到1MHz（1兆赫兹）时，纹波抑制比可能跌落至20分贝左右，仅仅衰减10倍；而到了10MHz以上，LDO内部的反馈环路增益已急剧衰减，本身几乎不再有任何抑制能力，输入端的噪声可以近乎无衰减地穿透到输出端，直接叠加在芯片的供电轨上。
高频率的射频噪声对于数字电路的时钟系统是致命的。时钟晶振是一个将直流电源能量转换为精准周期性振动信号的器件。如果它的供电轨上叠加了微小的宽频噪声，这种噪声会直接调制晶振的输出，表现为时钟的“相位噪声”增大。在时域上，这就是我们熟知的时基误差（Jitter），即数字信号方波的边沿出现位置偏离。Jitter不会导致数据错误，一个0依然会被识别为0。但在数模转换（DAC）环节，这个不稳定的时钟会导致重建模拟波形的时间点发生颤抖，直接恶化为声场的模糊、结像的飘移以及乐器泛音质感的劣化。可以说，电源线通过向时钟系统注入噪声，间接地成为了音质精细度的决定性关卡。对于模拟电路的唱放或前级，其放大倍数极高，通常达到40至60分贝，代表着对输入信号的电压放大高达100到1000倍，电源轨上的任何微小噪声也会被同步放大到输出端，直接成为可闻的底噪或干扰。
知识点：时钟晶振
[展开/折叠]-
在任何数字音频设备中，都需要一个“节拍器”来统一工作步调，这个节拍器就是时钟晶振。其核心是利用石英晶体的压电效应——晶体被施加电压时会产生极其稳定的机械振动，而这种振动反过来又控制着电路的开关节奏，从而输出一连串时间间隔固定的方波脉冲。
在理想世界中，这个时钟信号的脉冲应该是绝对的周期重复，每个上升沿（方波从0跳到1的那一瞬间）的到达时间都精确无误。但在现实世界里，没有任何晶振是完美的。看门狗级的晶振（如温补晶振TCXO），其频率稳定度在百万分之一（ppm）级别；而音响级的飞秒晶振，如Crystek CCHD-957或Accusilicon AS318系列，其输出频率稳定度可以做到ppb（十亿分之一）级别，价格从几元到上千元不等。对于44.1kHz采样的音频来说，如果时钟在一秒内偏离了哪怕1纳秒，就相当于16位音频中最低有效位的信号发生了错误。
知识点：相位噪声
[展开/折叠]-

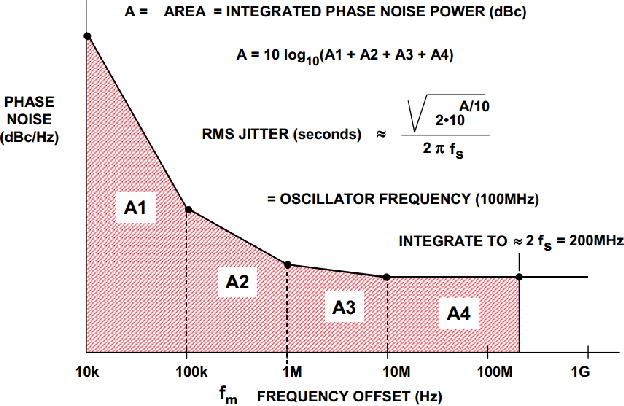

有了时钟晶振，就有了衡量其输出品质的核心指标——相位噪声。相位噪声是对时钟信号短期频率不稳定性的频域描述，它抓住的是噪声“分布在哪个频率区间”。一个完美的正弦波（或方波的基波）在频谱上应该只有单一频率处的一条竖线，所有能量都精确集中在这一频率上。但现实中，晶振内部的热噪声、晶体本身的杂质与缺陷、以及供电电源轨上的微小电压起伏，都会对时钟信号产生微调制，导致其输出频率并非一个点，而是在中心频率两侧对称地展开构成一个展宽的频谱裙边，就像一根尖塔在底部变得模糊而宽阔。
音响工程师衡量相位噪声时，通常看离开中心频率特定偏移处的噪声功率比。例如，一个优秀的飞秒晶振在偏移1kHz处，其相位噪声可能低至-160 dBc/Hz。这个数值意味着，在偏离主时钟频率1kHz处，每赫兹带宽内的噪声能量，比中心载波信号功率低了160分贝，低于信号1千万亿倍。这越低的相位噪声意味着时钟越“纯净”。
知识点：时基误差
[展开/折叠]-
相位噪声在频域上呈现，但它造成的后果则需要在时域里观察，这就是时基误差。Jitter可以看作是相位噪声在时间轴上的直接投影。如果相位噪声让时钟信号的频率在小范围内“游走”，那么当时钟的上升沿到来时，它的到达时刻相对于理想位置就产生了偏差。这种“早到”或“晚到”的偏差，就是Jitter。
在音频数模转换中，Jitter是致命的。D/A转换的芯片是按照每一个时钟周期的上升沿来更新输出电压值的。根据经典的量化理论，在采样时刻存在均方根值为δt的时间抖动时，带来的信噪比恶化可以用公式表示：SNR = -20log₁₀(2πfδt)。以一个1kHz的正弦波为例，如果DAC的时钟存在100皮秒（ps）的RMS抖动，那么信噪比将被限制在约68dB的水平，这相当于12位音频的理论极限，意味着24位的母带文件本质上已丧失了高分辨率的意义。时钟每恶化10倍，信噪比就损失20dB。这就是为什么即便数据没有错，Jitter却能带来可闻的声场坍塌、定位含混、细节发虚与高频刺耳——它直接损伤了还原模拟波形的精度。
2、高功耗功放设备
现在，我们将视角转向另一极：后端大功耗设备，以功率放大器为代表。连接在这里的电源线，不再是天线，而是一个串联在主回路中的高要求阻抗元件。它面临的挑战从噪声抑制，切换为能量传输。
一台驱动大型扬声器的晶体管功放，其内部功率管在放大音乐信号时，并非直接消耗来自墙插的交流电，而是从机内庞大的电容储能池中快速汲取直流电流。当音乐中一个突发的大动态信号来临——比如一声炮响或一声有力的低音鼓——功放输出级需要瞬间向音箱输出数十安培的峰值电流。假设一台功放在8欧姆负载上要瞬间输出200瓦的功率，根据公式P=I²R，此时流过喇叭线的电流为√(200/8)=5安培。但考虑到音箱阻抗可能跌落到2欧姆，且功放内部功率管饱和压降等因素，电源部分的瞬时电流需求可以轻松突破15安培甚至更高。这个巨大的电流需求首先由机内的滤波电容承担，电容放电导致两端电压出现跌落。当电压跌落的瞬间，全波整流桥的二极管导通，将变压器次级的交流电整流成脉冲直流来补充电容。而此刻，变压器通过电磁感应，经由电源线从墙插上汲取一股瞬时的大电流。
知识点：各个换能公式
[展开/折叠]-
各个换能公式：1、确定负载峰功率：P_peak = P_continuous × 波峰因数 （若波峰因数为12dB，即4倍电压比，对应16倍功率比）2、倒推电源侧电流：I_power ≈ P_peak / (效率 × V_supply)3、计算电容瞬时压降：ΔV = I × 10ms / C4、计算线材分压：V_drop = I_charge × R_cable
而这里，也正式引入了决定电源线优劣的第二个核心指标：电阻和电感。
电阻造成直接的压降，在15安培的峰值电流下，即使线材的总回路电阻（包含火线、零线回路的电阻总和）仅为0.1欧姆，也会产生1.5伏特的电压损失，直接降低了变压器初级获得的有效电压，在电源内部造成“软脚”。然而，电感的阻碍更关键且隐蔽。在功放对动态电流瞬间需求的场景下，电流变化率极大。电感具有抵抗电流变化的物理特性，会产生反向感应电动势。一根结构不佳的电源线，其寄生串联电感较大，就相当于在这个能量供应的路径上串联了一个阻碍快速变化的元件。当功放电源试图瞬时从墙插汲取大量电流去补充电容电压时，却被线材自身的感抗所阻，导致电流供应滞后，电容上的电压无法被及时补充而出现瞬间凹陷。在宏观听感上，这就是动态压缩、低频控制力减弱和声场规模感塌缩的直接物理机制。尤其对于采用非稳压电源设计的传统大功率功放，其内部供电电压直接随电网波动，电源线的低阻抗特性便更为关键。
知识点：电阻的决定因素
[展开/折叠]-
电阻的物理本质，是自由电子在导体中定向移动时，与晶格原子发生碰撞而产生的阻滞。从工程上，一根均匀导体的直流电阻由最简单的公式决定：R = ρL / A。其中ρ是导体的电阻率，L是长度，A是截面积。
材质先决了ρ的起点。在20℃下，纯铜的电阻率约为1.72×10⁻⁸ Ω·m，纯银约为1.59×10⁻⁸ Ω·m，银比铜低了约8%。而黄铜因合金化，电阻率可暴涨至6.4×10⁻⁸ Ω·m，是纯铜的3.7倍。这是普通电源插头簧片使用黄铜时声音劣化的物理根源。纯度进一步微调ρ：从4N铜提升到6N铜，杂质减少使电阻率下降约几个百分点，其本质上是在减少晶格中散射电子的异质原子。
截面积A则是最直接的工程杠杆。IEC标准规定，普通台式设备电源线的最小截面积只有0.75mm²。而典型HIFI电源线使用4mm²甚至6mm²的导体截面积，是普通线的5到8倍。更粗的截面积不仅降低了直流电阻，对后面要谈的交流电阻更为关键。
还有一个容易忽略的因素——插头接触电阻。一套品质优良的IEC插头，单接触点的接触电阻在1mΩ以内。但普通黄铜插头因表面氧化和低的接触压力，常在10mΩ以上，每个接触点都串联在回路中，几处接头累积已等效于让线材长度增加了数米。这也是为什么发烧电源线对插头材质如此计较——紫铜基材镀金、镀铑，根本目的就是降低接触电阻。
知识点：电感的决定因素
[展开/折叠]-
对于电源线，电感主要来自自感，属于寄生参数。单根圆直导线的电感约为0.5–1 μH/m，但电源线是由火线与零线两根平行导体构成回路的。两根导体之间形成的回路面积直接决定总电感。两根紧密绞合在一起的火零线，回路面积最小，电感极低；两根松散分开的线，回路面积最大，电感大增。这正是双绞结构降低感抗的根本物理机制。
电源线的交流特性还引入了电阻的频变：由于趋肤效应，高频电流被排斥到导体表面，使有效导电截面积下降，高频交流电阻大于直流电阻。多股细线芯（李兹结构）相互绝缘，每根都向高频电流提供了一个独立的表面层，从而有效抑制了趋肤效应导致的电阻上升。换言之，我们在电源线上实际处理的是一个随频率变化的复阻抗Z = R(ω) + jωL，而非简单的直流电阻。
将这些因素还原到宏观听感上，一根低电阻、低电感的电源线，保证了一个极低且稳定的输出阻抗，使功放的电源供应在瞬时动态来临时能够紧随其后，不滞后、不压缩，从而撑起全频段的动态和声场框架。
至此，电源线之于整个系统的角色得以完整呈现。它并非一个孤立的调音配件，而是每台设备电源设计的物理延伸。对前端，它是隔绝干扰、降低底噪的屏障；对后端，它是降低动态内阻、保障瞬时能量供应的管道。这一低噪声、低阻抗的二元需求，也自然地将我们的目光引向了实现这些物理性能的物质基础——构成线身的导体材质本身。不同纯度的铜与银，在微观晶界结构上的差异，将直接决定电荷在导体中传输时所遭受的散射与损耗，进而将这些性能差异，刻写成音频系统中可感知的声音印记。
