HIFI日记：关于HIFI线材的详细科普（数字信号线篇）

前言

长久长久以来，HIFI圈子里对线材都有着非常激烈的争辩，线材有用和无用论打了数十年都没分出胜负。BLOG主自己在测评的过程中，其实也不止一次在这个问题上天人交战。但绝大多数情况下，BLOG主还是非常认可线材对于系统音色的改变，以及对整体素质的提高的。接下来，BLOG主会尝试用最浅显易懂的方式，为大家真正意义上科普HIFI线材的秘密，本文非常长，且会显得比较枯燥，但我相信对于任何一个HIFI发烧友而言，这都是真正值得一读的好文章。

敬请注意，本篇科普仅作为知识介绍，文字中出现的品牌、型号仅作为例证参考，不具备任何推荐意义。鉴于BLOG主的学识水平，本篇文字几乎可以认为100%存在错误，因此欢迎各位大佬指正。另外，BLOG主长期有撰写HIFI科普文字，阅读本篇科普，建议最少了解系统时钟的相关知识，另外BLOG主多年前也曾经分析过一些线材分析的文章：

HIFI日记：从SATA数据线开始，聊聊DIY线材的乱象 – 梦雨玲音
HIFI日记：网线的选择和探讨 – 梦雨玲音
HIFI日记：关于焊锡的对比 – 梦雨玲音
HIFI日记：USB线如何影响音质 – 梦雨玲音

正文开始

如果说电源线是整个系统能量供应的物理接口，那么数字线材的角色则更为微妙而容易被误解。在众多发烧友的直觉中，数字线不过是在传输“0”和“1”——既然只有两个状态，只要线材能将这两个状态从音源传递到解码器，工作便告完成，剩下的不过是“玄学”或心理作用。

而BLOG主也不止一次指出，存在这种想法的朋友，忽视了数字音频信号在物理世界中的真实形态，也低估了时钟在数模转换中的核心地位。数字线材之所以能在可闻层面对音质产生显著影响，其科学基础可以归结为一句话：数字音频的生命线不是数据本身，而是时钟（就是上面说的时钟信号）；而线材的众多特性决定了时钟的精度。

1、模拟波形

要理解数字线材，我们必须先摒弃“数字信号就是简单的开关变化”这一思维惯性。从物理层面看，任何在线材中传输的所谓“数字信号”，本质上都是一个在连续时间中变化的模拟电压波形——它只是被赋予了“高于某电平为1、低于某电平为0”的解读规则。

以CD质量（44.1kHz采样率、16位量化）的S/PDIF同轴数字信号为例，其原始数据速率为2.8Mbps（兆比特每秒），但经过双相符号编码后，通道上实际传输的信号基频已上升至5.6MHz。而在USB 2.0高速模式下，数据传输速率达到480Mbps，其信号基频即为240MHz——这已经是一个正经的射频信号，落在VHF频段内。

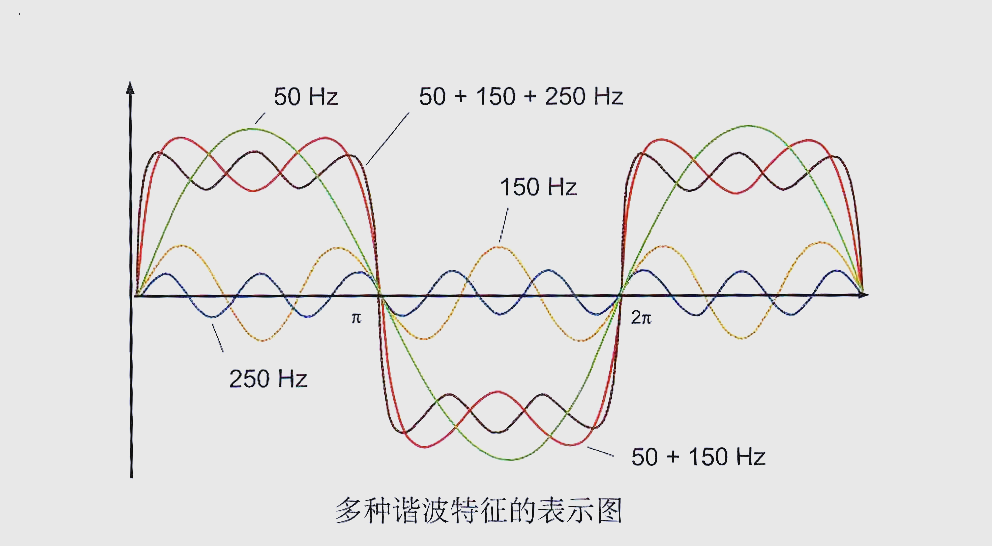

数字信号在物理线上呈现的并非优雅的正弦波，而是一个趋近于方波的电压脉冲序列，以陡峭的上升沿和下降沿表征比特边界的时刻。根据傅里叶分析，一个理想方波是由其基频的正弦波与无穷多个奇次谐波叠加而成。要在接收端正确识别方波的边沿时间，线材必须保有足够的带宽，至少让三次、五次甚至七次谐波都能以较低的损耗通过。这意味着：一条传输5.6MHz SPDIF信号的同轴线，其实需要具备高达17MHz（3次谐波）、28MHz（5次谐波）乃至近40MHz的有效带宽。而一条USB 2.0高速线材，则需要处理高达吉赫兹级别的频率成分。

这便是数字线材面临的第一重物理挑战：它是一条射频传输线。

在这个频率量级上，任何线材都不再是理想的直接导线，而是一个分布参数网络——每一寸导体、每一段绝缘介质，都在以电容、电感和电阻的形式对信号施加频率依赖的影响。

2、特征阻抗

模拟信号线和电源线关注的是电阻、电容和电感各自的绝对值，而数字线材进入了一个更严格的概念世界：特征阻抗。

特征阻抗并非可以用万用表测量到的直流电阻，而是一个定义在射频和高速数字信号传输语境下的核心参数，描述的是信号沿着一根无限长、均匀的传输线传播时，电压波与电流波的比值（理想状态下是固定值，但在有损耗传输线中，特征阻抗是频率的函数）。它由线材单位长度的分布电感与分布电容的比值决定：Z₀ = √(L/C)。

特征阻抗之所以至关重要，是基于一个不可回避的物理规律：当信号从源端发出、经由线材传导、最终进入负载时，如果三者的特征阻抗不一致，信号就会在阻抗突变点发生反射。 这完全类似于光在玻璃界面上的部分反射现象。反射波向后传播，与正向传输的原信号叠加，在时域上造成脉冲的畸变与过冲，在频域上表现为特定频率的衰减与陷落。

为此，数字音频接口均设定了严格的标称特征阻抗。S/PDIF同轴接口的标准是75欧姆，AES/EBU平衡数字接口的标准是110欧姆，而USB数据线（D+/D-差分对）的特征阻抗必须控制在90欧姆，偏差容忍仅±15%。一条不合规的同轴线，如果本身阻抗为50欧姆（常见于射频测试领域），连接到75欧姆的S/PDIF输入时，其阻抗失配度高达33%（（75-50）/75 ≈ 33%），大量信号能量将在接口处被反射回信源，既浪费了信号裕量，也造成了波形质量的急剧劣化。

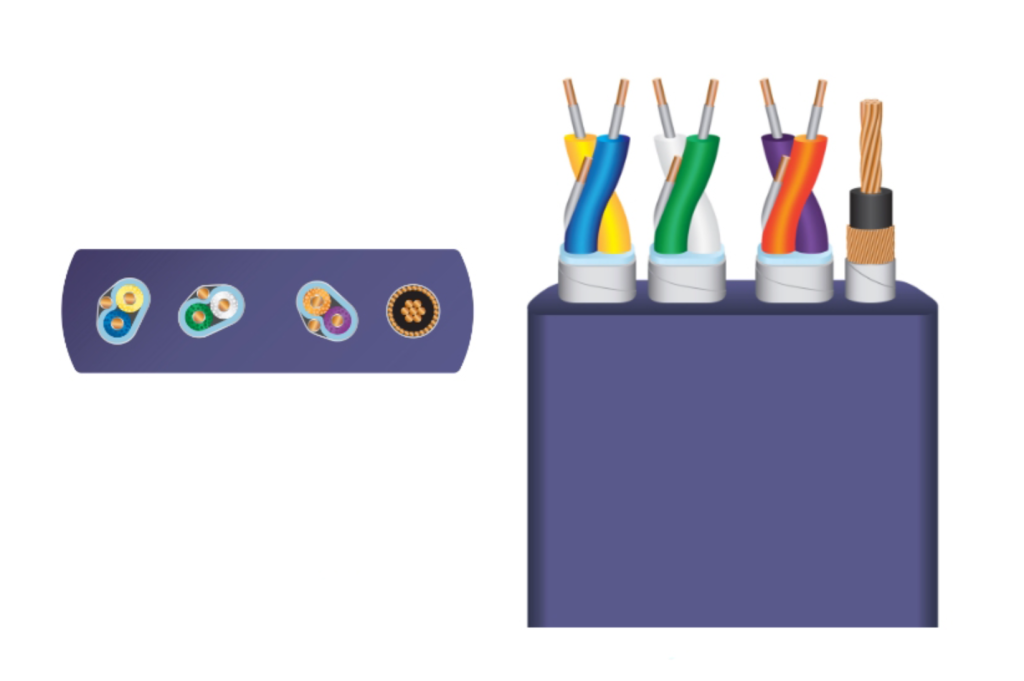

严格的特征阻抗控制贯穿于线材的每一个结构细节。它要求导体直径、导体间距、绝缘材料、插头的介电常数形成精密的数学配合。这也是为什么高质量数字线在导体几何精度和绝缘材料选择上极为苛刻的根本原因——不是出于某种神秘的调音，而是射频工程对物理一致性的基本要求。

3、从方波劣化到时钟抖动

现在我们来到数字音频最核心的难题：时基误差。一个已经被反复验证的事实是，数字音频的音质差异，极少来自误码本身。现代数字音频协议通常具备一定程度的纠错能力，但SPDIF/UAC这样的消费级协议采用的是极为简单的奇偶校验，无法进行前向纠错重传。更关键的是，即使在无误码的条件下，SPDIF接收端从信号中恢复出的时钟质量也会因线材特性而天差地别（因此时钟同步就显得尤为必要）。

这一机制需要从DAC的时钟架构说起。在绝大多数数字音频系统中，解码器要么从接收到的数字信号中通过锁相环（PLL）提取时钟，要么使用本地的精密时钟并通过锁相环将信源时钟同步。无论哪种方案（UAC除外），送入D/A转换芯片的最终时钟，其纯净度都高度依赖原始数字信号的波形质量。

劣化波形的核心表现是方波边沿的滚圆化。当线材带宽不足或阻抗严重失配时，本该陡峭的上升沿和下降沿变得缓慢而倾斜。对于接收端来说，判定“何时发生了电平跳变”需要设定一个阈值电压。一旦信号边沿不是瞬间跳变而是一个渐变斜坡，叠加在线路上的微小噪声就会转化为穿越阈值时刻的显著偏移。这个偏移的量级以皮秒计，但正如我们在前面已讨论过的，时钟在44.1kHz采样下哪怕仅1纳秒的抖动，已经等同于16位音频最低有效位的错误。

趋肤效应和介质损耗是造成方波滚圆的两种基本物理过程。趋肤效应迫使高频分量（方波陡峭边沿所需的奇次谐波）只能沿导体表面极薄的皮层传导，这使高频谐波的有效电阻远大于直流电阻，造成高频分量的选择性衰减。

与此同时，绝缘材料的介质损耗因子直接吸收高频信号能量，将其转化为热，进一步加剧了对上升沿的破坏。一条设计优良的数字线，必须在导体表面处理（如镀银以利用银的高导电率表层）和低损耗介质选择（如发泡聚乙烯FPE或空气填充结构，取代实心PVC）上进行双重优化，以最大限度保留构成方波边沿谐波的幅度与相位关系。

4、眼图

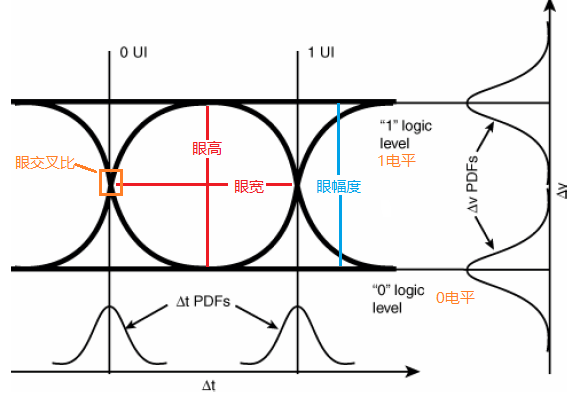

上述所有关于阻抗、带宽和损耗的讨论，最终都汇聚在同一个测试工具上——眼图。眼图是衡量数字信号物理质量的公认标尺，它用示波器的余辉模式，将数以万计的随机数据脉冲叠加在同一屏幕上。如果信号质量完美，所有脉冲的上升沿、下降沿、高电平、低电平都会精确重叠，在屏幕中央撑开一个轮廓清晰、上下对称的“眼睛”形状。

眼图提供了三个关键判据。眼高（Eye Height）代表信号的有效信噪比裕量——眼高越大，噪声在引起比特误判之前需要的幅度越大。眼宽（Eye Width）代表有效的判决时间窗口——眼宽越宽，接收端可以在更大的时间容限内准确采样，直接反映系统抵抗时基误差的能力。边沿的斜率与抖动直接相关——边沿越陡峭，同样的噪声幅度造成的阈值穿越时间偏差越小。

一根优秀的75欧姆同轴数字线，经过数米的传输后，仍然能在示波器上展现一个清晰、张开、边沿锐利的眼图；而一根设计不良的线材，即使长度更短，也可能呈现出眼高塌缩、眼宽收窄、边沿模糊的疲弱眼图——这正是高Jitter在物理层面的直接呈现。眼图不关心音乐内容，不关心品牌溢价，它只关心一件事情：这条线能不能在电气层将原始的定时信息完整无损地送达目的地。

5、数字线材的屏蔽

数字线材在屏蔽上的要求，比电源线或模拟线更为严苛，原因来自相互叠加的两重因素。其一，数字线自身传输的信号已经处于兆赫至吉赫兹的射频频段，这意味着外部环境中同频段的电磁干扰可以对信号造成直接的带内污染——这不是一个“外部噪声叠加在音频信号上”的音频域概念，而是“射频干扰直接混淆了接收电路对信号边沿的判定”的射频域概念。其二，数字线同时也能作为射频发射天线，将内部的时钟和数据脉冲辐射出去，污染系统中其他更敏感的模拟环节。

在屏蔽结构的构建上，数字线材遵循一个层次分明的工程法则。最基础的同轴线采用单层铜网编织屏蔽加铝箔的复合结构，覆盖率超过95%。更全面的设计则追加一层甚至多层独立屏蔽，将干扰能量逐级衰减。

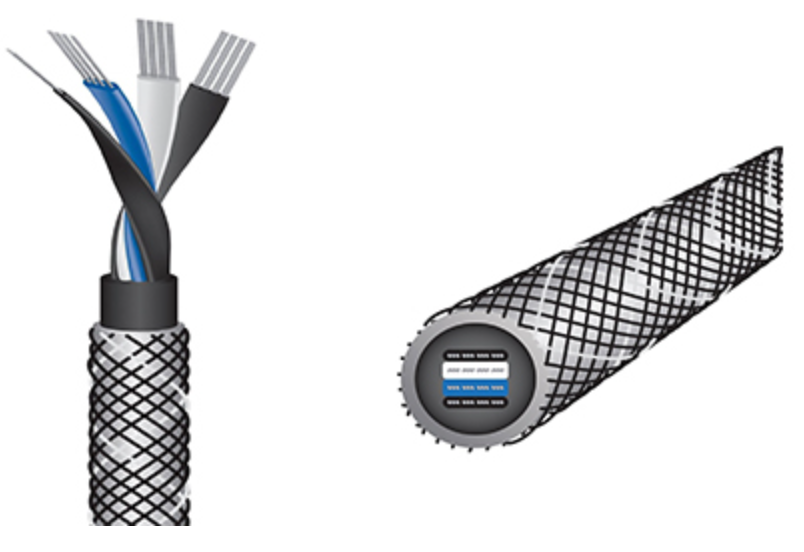

USB数字线面临的结构性挑战比同轴线更为棘手。一条标准USB线内部，高速数据差分对（D+与D-）与5V供电线和地线并行排列、紧密捆绑。当连接使用USB供电的解码器或界面时，供电线上的负载电流（尤其是受解码芯片工作时序变化调制的动态电流）在数据线周围产生一个变化的电磁场，通过近场耦合直接干扰信号对。这正是许多高端USB界面采用外置线性电源独立供电，而发烧USB线在内部严格隔离数据通道与供电通道并实施分体屏蔽的工程原因。
